Como dimensionar mancais para equipamentos da indústria de mineração

A indústria de mineração impõe aos equipamentos condições extremas: cargas elevadas, choques constantes, presença de partículas abrasivas, alta umidade e operação contínua. Nesse cenário, dimensionar mancais corretamente deixa de ser uma escolha técnica comum e torna-se fator determinante para a disponibilidade operacional, segurança e eficiência dos processos. Um mancal subdimensionado pode falhar em semanas, enquanto um componente adequadamente especificado opera por anos com manutenção preventiva mínima.

Este artigo apresenta os critérios técnicos essenciais para dimensionar mancais para equipamentos da indústria de mineração, cobrindo desde a análise de cargas até a seleção do tipo construtivo mais adequado a cada aplicação. Para compreender a variedade de opções disponíveis, consulte nosso guia completo de mancais industriais.

Análise de cargas radiais e axiais em equipamentos de mineração

O primeiro passo no dimensionamento é identificar e quantificar as cargas atuantes sobre o eixo. Equipamentos como britadores, peneiras vibratórias, transportadores de correia, moinhos e bombas de polpa geram cargas de natureza e magnitude distintas:

• Cargas radiais: perpendiculares ao eixo, presentes em praticamente todas as aplicações. Britadores de mandíbula e cônico geram cargas radiais elevadas e cíclicas.
• Cargas axiais: paralelas ao eixo, comuns em transportadores inclinados, ventiladores axiais e redutores com engrenagens helicoidais. Exigem mancais com capacidade de suportar esforços longitudinais.
• Cargas combinadas: a maioria dos equipamentos impõe cargas radiais e axiais simultaneamente. Peneiras vibratórias e excentradores são exemplos típicos.
• Cargas de choque: impactos causados por blocos de minério, partidas bruscas e desalinhamentos estruturais reduzem significativamente a vida útil se não forem considerados.

A determinação precisa das cargas envolve análise do peso do rotor, forças de transmissão (polias, correias, correntes), desbalanceamento dinâmico e fator de choque específico da aplicação. Para britadores primários, por exemplo, recomenda-se aplicar fator de choque entre 2,5 e 3,5 sobre a carga estática calculada.

Velocidade de rotação e capacidade de carga dinâmica

A velocidade de rotação influencia diretamente a escolha do tipo de mancal e do rolamento interno. Equipamentos de mineração operam em faixas variadas:

• Baixa rotação (até 300 rpm): britadores, moinhos de bolas, draglines. Permitem uso de mancais de ferro fundido com rolamentos autocompensadores de rolos.
• Rotação moderada (300 a 1.500 rpm): transportadores, peneiras, bombas centrífugas. Faixa intermediária adequada a diversos tipos construtivos.
• Alta rotação (acima de 1.500 rpm): ventiladores, separadores, alguns tipos de trituradores. Exigem rolamentos de precisão e sistemas de vedação eficientes.

A capacidade de carga dinâmica (C) do rolamento, fornecida pelos fabricantes em catálogos, deve ser confrontada com a carga equivalente dinâmica (P) calculada para a aplicação. A relação entre ambas determina a vida útil esperada em horas de operação. Para aplicações de mineração, recomenda-se vida mínima calculada (L10) de 20.000 a 30.000 horas.

Cálculo simplificado da vida útil

A norma ISO 281 estabelece a fórmula básica para cálculo da vida útil de rolamentos:

L10 = (C/P)^p × 10^6 / (60 × n)

Onde:

• L10 = vida útil em horas (90% de confiabilidade)
• C = capacidade de carga dinâmica do rolamento (N)
• P = carga equivalente dinâmica aplicada (N)
• p = expoente (3 para rolamentos de esferas, 10/3 para rolamentos de rolos)
• n = rotação (rpm)

Este cálculo fornece estimativa inicial. Ambientes com contaminação severa, lubrificação inadequada ou desalinhamento podem reduzir a vida útil real em até 70%.

Seleção do tipo construtivo: ferro fundido versus aço chapa

A escolha entre mancais de ferro fundido e aço chapa depende das condições de operação. Cada material apresenta vantagens específicas:

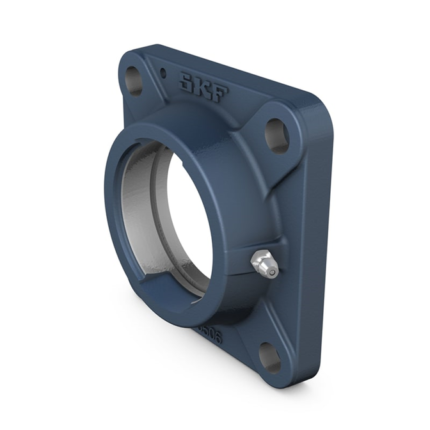

Mancais de ferro fundido

Mancais de ferro fundido são a escolha predominante para mineração devido à:

• Robustez estrutural: suportam cargas elevadas e choques repetitivos sem deformação.
• Estabilidade dimensional: mantêm alinhamento mesmo sob torção e flexão do chassi.
• Resistência a ambientes agressivos: corrosão por umidade e abrasão por partículas.
• Variedade de fixações: pedestal, flangeado, cartucho e tensor atendem diferentes necessidades de montagem.

Britadores, moinhos, peneiras vibratórias e transportadores de grande porte empregam preferencialmente mancais de ferro fundido. O mancal tensor é particularmente útil em transportadores, permitindo ajuste de tensão da correia.

Mancais de aço chapa

Mancais de aço chapa são indicados para aplicações auxiliares com cargas moderadas:

• Transportadores secundários: movimentação de minério beneficiado, menor impacto.
• Equipamentos de ventilação: exaustores, ventiladores de baixa pressão.
• Sistemas de bombeamento auxiliar: água de processo, polpa diluída.
• Redutores e motores de pequeno porte: sistemas de alimentação dosada.

A principal vantagem do aço chapa é a redução de peso em estruturas onde este fator é relevante, além de facilitar a montagem em espaços confinados.

Consideração de fatores ambientais críticos

O ambiente de mineração apresenta agressividades que devem ser incorporadas ao dimensionamento:

Contaminação por partículas abrasivas

Pó de minério, lama e fragmentos rochosos penetram nos mancais através de vedações deficientes. A contaminação abrasiva:

• Reduz a vida útil do lubrificante em até 80%.
• Provoca desgaste prematuro das pistas de rolamento.
• Aumenta atrito e temperatura operacional.
• Exige sistemas de vedação reforçados: labirintos múltiplos, vedadores de contato com mola, retentores metálicos.

Mancais com vedação V-ring ou labirinto triplo são indicados para britadores primários e secundários. O mancal cartucho oferece boa proteção em ambientes com poeira fina.

Temperatura e umidade elevadas

Minas subterrâneas e operações em climas tropicais impõem temperatura ambiente acima de 40°C e umidade relativa próxima de 100%. Estas condições:

• Degradam graxas convencionais, exigindo lubrificantes sintéticos ou de alta temperatura.
• Aceleram corrosão de superfícies metálicas não protegidas.
• Reduzem a viscosidade efetiva do óleo, diminuindo a espessura do filme lubrificante.

Recomenda-se especificar mancais com tratamento anticorrosivo (zincagem, pintura epóxi) e rolamentos com proteção adicional contra oxidação.

Desalinhamento e deflexão de eixos

Estruturas de grande porte em mineração sofrem deflexão por carregamento dinâmico e assentamento de fundações. Desalinhamento angular acima de 0,5 graus exige:

• Rolamentos autocompensadores: de rolos ou esferas, permitem até 3 graus de desalinhamento sem perda significativa de vida útil.
• Mancais oscilantes: articulam-se em torno do ponto de fixação, acomodando movimentos estruturais.
• Montagem flutuante-fixa: um dos mancais permite expansão térmica axial do eixo.

Lubrificação adequada para condições severas

A lubrificação em equipamentos de mineração enfrenta desafios específicos. A escolha entre graxa e óleo depende de fatores operacionais:

Lubrificação a graxa

Predominante em mancais de equipamentos móveis e de difícil acesso:

• Vantagens: simplicidade, vedação natural contra contaminantes, menor manutenção.
• Desvantagens: dissipação térmica limitada, necessidade de relubrificação periódica.
• Graxas recomendadas: NLGI 2 ou 3, base de lítio ou polilureia, com aditivos EP (extrema pressão) para cargas elevadas.
• Intervalo de relubrificação: varia de 200 a 1.000 horas conforme rotação e temperatura.

Lubrificação a óleo

Indicada para equipamentos de grande porte com operação contínua:

• Vantagens: dissipação eficiente de calor, remoção de contaminantes por filtração, vida útil prolongada.
• Desvantagens: custo de sistema (bomba, reservatório, filtros), vazamentos potenciais.
• Sistemas circulantes: moinhos, britadores giratórios, grandes redutores.
• Sistemas de névoa: transportadores longos, equipamentos em linha.

A viscosidade do óleo deve ser selecionada conforme a rotação e a temperatura operacional. Óleos ISO VG 220 a 460 são comuns em aplicações de mineração.

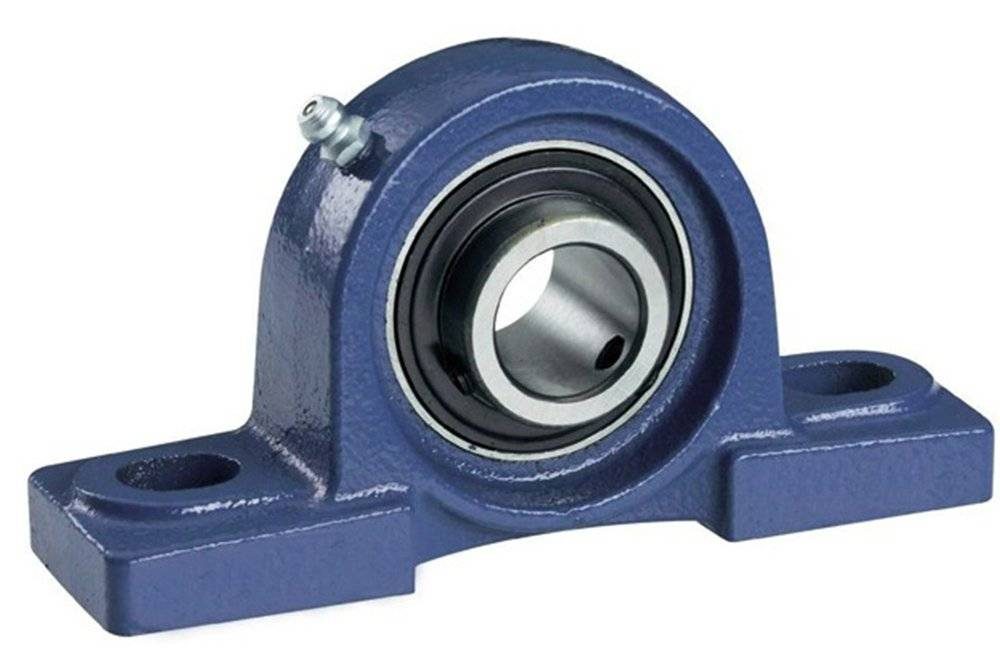

Montagem e alinhamento de precisão

Mesmo com dimensionamento correto, erros de montagem comprometem a vida útil. Procedimentos críticos incluem:

• Limpeza rigorosa: remover rebarbas, oxidação e contaminantes antes da montagem.
• Aquecimento controlado: aquecer o anel interno do rolamento entre 80°C e 100°C para montagem por interferência, evitando danos por impacto.
• Alinhamento a laser: tolerância máxima de 0,05 mm/m para eixos acoplados, 0,1 mm para mancais individuais.
• Torque de aperto: seguir especificação do fabricante. Aperto excessivo deforma o anel externo; insuficiente permite rotação indesejada.
• Folga interna: verificar folga radial e axial após montagem. Folga excessiva causa vibração; insuficiente gera sobrecarga e aquecimento.

Recomenda-se documentar fotograficamente todas as etapas de montagem e registrar medições de alinhamento e folga para referência futura.

Manutenção preditiva e monitoramento de condição

A manutenção preditiva em mancais de mineração reduz paradas não programadas e custos operacionais. Técnicas principais:

Análise de vibração

Acelerômetros montados nos mancais detectam padrões de falha:

• Desbalanceamento: pico na frequência de rotação (1×).
• Desalinhamento: picos em 2× e 3× a rotação.
• Defeitos em rolamentos: frequências específicas de pista interna, externa, elementos rolantes e gaiola.
• Folga excessiva: aumento de ruído em alta frequência (acima de 10 kHz).

Medições mensais ou trimestrais, conforme criticidade do equipamento, permitem identificar degradação progressiva e programar intervenções.

Termografia infravermelha

Imagens térmicas identificam mancais com temperatura anormal:

• Temperatura 10°C acima do normal: atenção, possível início de degradação do lubrificante.
• Diferença acima de 15°C: intervenção necessária, risco de falha iminente.
• Pontos quentes localizados: indicam desgaste de pista ou elementos rolantes.

Análise de lubrificante

Amostragem periódica do óleo ou graxa revela:

• Presença de partículas metálicas: desgaste de componentes.
• Contaminação por água: degradação do lubrificante, risco de corrosão.
• Oxidação e acidez: fim da vida útil do lubrificante.
• Viscosidade fora de especificação: contaminação por óleo estranho ou degradação térmica.

Checklist técnico para dimensionamento de mancais em mineração

Utilize esta lista de verificação como referência para especificação:

1. Cargas: identificar carga radial, axial e fator de choque. Aplicar coeficientes de segurança adequados (mínimo 1,5 para operação contínua).
2. Rotação: determinar velocidade nominal e máxima. Calcular fator DN (diâmetro do eixo em mm × rotação em rpm).
3. Vida útil mínima: especificar L10 de 20.000 a 30.000 horas para equipamentos críticos.
4. Desalinhamento: estimar desalinhamento máximo. Selecionar rolamento autocompensador se acima de 0,5 graus.
5. Temperatura operacional: considerar temperatura ambiente e aquecimento por atrito. Especificar lubrificante e vedação compatíveis.
6. Contaminação: avaliar nível de partículas no ambiente. Especificar vedação reforçada (labirinto, V-ring, retentores metálicos).
7. Material do mancal: ferro fundido para cargas elevadas e ambiente severo; aço chapa para aplicações auxiliares.
8. Tipo de fixação: pedestal para bases horizontais, flangeado para montagem vertical, cartucho para espaços confinados, tensor para transportadores.
9. Lubrificação: graxa para aplicações simples, óleo para grandes equipamentos com operação contínua.
10. Acessibilidade: garantir espaço para montagem, desmontagem e inspeção. Prever pontos de lubrificação acessíveis.

Erros comuns no dimensionamento e como evitá-los

Falhas recorrentes no dimensionamento de mancais para mineração incluem:

• Subestimar cargas de choque: usar apenas carga estática sem fator de impacto adequado. Resultado: falha prematura por fadiga.
• Ignorar desalinhamento: especificar rolamentos rígidos em estruturas flexíveis. Causa travamento e desgaste acelerado de pistas.
• Vedação insuficiente: empregar vedações simples em ambientes com pó fino. Contaminação penetra rapidamente, reduzindo vida útil em até 80%.
• Lubrificação inadequada: usar graxa de baixa qualidade ou intervalo de relubrificação excessivo. Provoca aquecimento e desgaste prematuro.
• Montagem sem procedimento: instalar rolamentos a frio com golpes de martelo. Gera microfraturas que propagam falhas.
• Falta de monitoramento: ausência de programa de manutenção preditiva. Falhas só são detectadas quando catastróficas.

Adotar procedimentos padronizados, consultar fabricantes e realizar treinamento técnico das equipes de manutenção reduz significativamente a ocorrência destes erros.

Conclusão: especificação correta garante disponibilidade operacional

O dimensionamento correto de mancais para a indústria de mineração exige abordagem sistemática que considere cargas, velocidade, ambiente, lubrificação e práticas de montagem. Equipamentos bem especificados operam com vida útil previsível, permitindo planejamento eficiente de manutenções e redução de custos com paradas não programadas.

A escolha entre mancais de ferro fundido e mancais de aço chapa deve refletir as condições reais de operação, com ênfase em robustez e proteção contra contaminantes para aplicações primárias. Sistemas de lubrificação adequados e programas de monitoramento de condição complementam a especificação técnica, garantindo máxima disponibilidade dos equipamentos.

Para especificar mancais com precisão e receber suporte técnico especializado, solicite orientação de especialistas que conheçam as particularidades da indústria de mineração.

Perguntas frequentes sobre dimensionamento de mancais para mineração

Qual a vida útil esperada de mancais em britadores primários?

Mancais corretamente dimensionados em britadores primários apresentam vida útil (L10) entre 20.000 e 30.000 horas de operação, equivalente a 2 a 3 anos em operação contínua. Este valor pressupõe cargas adequadamente calculadas com fator de choque de 2,5 a 3,5, lubrificação regular e ambiente com vedação eficiente contra contaminação por pó de minério. Falhas prematuras geralmente decorrem de subdimensionamento de cargas ou manutenção inadequada.

Mancais de ferro fundido ou aço chapa para transportadores de minério?

Transportadores de minério bruto exigem mancais de ferro fundido devido às cargas elevadas, choques por queda de material e presença de partículas abrasivas. O ferro fundido oferece robustez estrutural, resistência à corrosão e estabilidade dimensional superiores. Mancais de aço chapa são adequados apenas para transportadores secundários com minério beneficiado, onde cargas e impactos são significativamente menores.

Como calcular o fator de choque para equipamentos de mineração?

O fator de choque multiplica a carga estática calculada para considerar impactos e variações bruscas de carga. Para britadores primários e secundários, recomenda-se fator entre 2,5 e 3,5. Peneiras vibratórias operam com fator de 2,0 a 2,5. Transportadores de correia com carga uniforme aceitam fator de 1,5 a 2,0. Equipamentos sujeitos a partidas e paradas frequentes ou desbalanceamento elevado podem exigir fatores acima de 3,5. Consulte normas ISO 281 e catálogos de fabricantes para valores específicos.

Qual intervalo de relubrificação para mancais em ambientes com pó de minério?

Ambientes com alta concentração de pó de minério reduzem drasticamente o intervalo de relubrificação. Para mancais com vedação dupla operando entre 500 e 1.000 rpm, recomenda-se relubrificação a cada 300 a 500 horas de operação. Equipamentos acima de 1.500 rpm ou com vedação simples podem exigir relubrificação a cada 100 a 200 horas. Sistemas de lubrificação automática centralizada eliminam a necessidade de intervenção manual e garantem fornecimento constante de graxa fresca, expulsando contaminantes.

Rolamentos autocompensadores são sempre necessários em mineração?

Não necessariamente. Rolamentos autocompensadores são essenciais apenas quando há desalinhamento angular acima de 0,5 graus ou deflexão significativa do eixo sob carga. Equipamentos com estruturas rígidas, bases bem niveladas e eixos de grande diâmetro podem operar com rolamentos rígidos de rolos cilíndricos, que oferecem maior capacidade de carga radial. Britadores giratórios, moinhos de grande porte e peneiras vibratórias exigem rolamentos autocompensadores devido à flexão estrutural inerente. Avalie sempre as condições de instalação e operação antes de especificar o tipo de rolamento.
