Em ambientes industriais onde equipamentos enfrentam cargas radiais elevadas, vibrações constantes e condições de operação severas, a escolha do componente de sustentação adequado determina a confiabilidade de todo o sistema. O mancal cartucho pillow block destaca-se nesse cenário por oferecer uma solução compacta, robusta e de fácil instalação, capaz de suportar os esforços mecânicos típicos de aplicações pesadas.
Fabricado majoritariamente em ferro fundido, este tipo de mancal integra um cartucho completo com rolamento pré-montado, vedação e lubrificação, reduzindo significativamente o tempo de manutenção e facilitando a substituição em campo. Sua geometria permite fixação direta em superfícies planas, dispensando suportes complexos e reduzindo pontos de falha estrutural.
Características construtivas do mancal cartucho pillow block

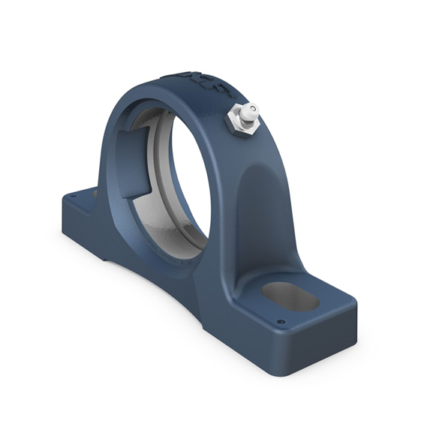

A configuração do mancal cartucho pillow block privilegia a simplicidade de montagem sem comprometer a capacidade de carga. O corpo em ferro fundido de alta resistência garante rigidez estrutural e dissipação térmica eficiente, características essenciais em aplicações sujeitas a cargas dinâmicas e operação contínua.
Componentes e arquitetura interna

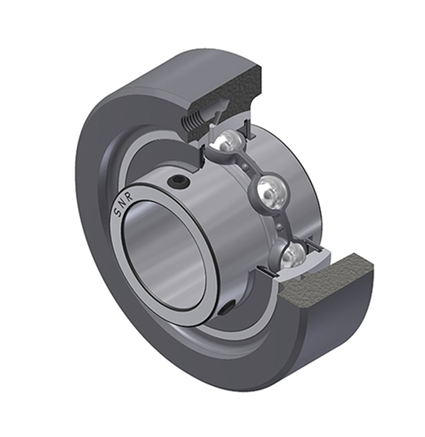

O cartucho aloja internamente um rolamento autocompensador ou de esferas, dependendo da aplicação, envolto por um sistema de vedação que protege contra contaminantes sólidos e líquidos. A lubrificação é geralmente permanente ou por graxa, com reservatório dimensionado para intervalos de manutenção estendidos.
- Corpo em ferro fundido nodular: resistência mecânica e absorção de impactos.
- Cartucho pré-montado: rolamento, vedação e lubrificação integrados.
- Sistema de fixação por parafusos: montagem direta em estruturas metálicas ou concreto.
- Opções de vedação: labirinto, retentores ou combinações para ambientes agressivos.
Para entender como o mancal cartucho se posiciona dentro do portfólio completo de soluções de sustentação, consulte nosso guia completo de mancais industriais, que detalha tipos, aplicações e critérios de seleção técnica.
Vantagens construtivas para alta carga
A principal vantagem do design em cartucho reside na distribuição uniforme de tensões ao longo do corpo do mancal. Diferentemente de soluções modulares, onde a interface entre componentes pode criar pontos de concentração de esforços, o cartucho integrado transfere as cargas diretamente para a base de fixação, aumentando a vida útil do conjunto em até 40% comparado a montagens convencionais.
Aplicações em equipamentos de alta carga
A especificação do mancal cartucho pillow block é preferencial em situações onde a simplicidade de manutenção e a robustez são prioritárias. Os segmentos que mais se beneficiam dessa solução incluem mineração, siderurgia, papel e celulose, além de sistemas de transporte e movimentação de materiais granulares.
Mineração e britagem
Britadores, peneiras vibratórias e transportadores de correia em minas operam sob cargas radiais elevadas e presença constante de poeira abrasiva. O mancal cartucho com vedação reforçada prolonga os intervalos de troca, reduzindo paradas não programadas. Em aplicações típicas de britagem primária, a carga radial pode atingir níveis superiores a 50 kN, exigindo corpos de mancal com rigidez estrutural elevada.
Siderurgia e laminação
Mesas de rolos, transportadores de placas e sistemas de resfriamento em usinas siderúrgicas demandam suporte contínuo a cargas pesadas e exposição a altas temperaturas. O ferro fundido do cartucho dissipa calor de forma eficiente, mantendo a integridade do rolamento interno mesmo em condições térmicas adversas. A facilidade de substituição também é crítica, pois reduz o tempo de parada em linhas de produção contínua.
Papel e celulose
Cilindros secadores, prensas e transportadores de bobinas em fábricas de papel exigem mancais que suportem cargas radiais elevadas e umidade constante. A vedação do cartucho pillow block protege contra infiltração de água e fibras, prolongando a vida útil do rolamento e reduzindo custos de manutenção preventiva.
Transporte de materiais a granel
Correias transportadoras em portos, silos e terminais intermodais operam em regime 24/7, movimentando cereais, minérios, fertilizantes e outros materiais granulares. O mancal cartucho oferece resposta rápida a vibrações e impactos de carga, mantendo o alinhamento do eixo e prevenindo desgaste prematuro da correia. A montagem direta em perfis estruturais simplifica a instalação e reduz o tempo de comissionamento de novos trechos.
Seleção técnica: critérios para alta carga
A especificação correta do mancal cartucho pillow block para aplicações de alta carga envolve a análise de múltiplos parâmetros operacionais. Subestimar qualquer um desses fatores pode resultar em falha precoce, paradas não planejadas e aumento de custos de manutenção.
Capacidade de carga dinâmica e estática
A carga dinâmica refere-se aos esforços durante operação, enquanto a carga estática considera o peso total em repouso. Para aplicações pesadas, recomenda-se um fator de segurança mínimo de 1,5 sobre a carga dinâmica calculada, considerando picos de operação, impactos e desalinhamentos eventuais.
Em equipamentos sujeitos a choques mecânicos frequentes, como britadores de mandíbula, o fator de segurança pode ser elevado para 2,0 ou mais, garantindo margem adequada contra falhas por fadiga.
Velocidade de rotação e tipo de rolamento
Cartuchos com rolamentos de esferas são indicados para rotações mais elevadas e cargas moderadas, enquanto rolamentos autocompensadores de rolos suportam melhor cargas radiais pesadas em rotações baixas a médias. A escolha entre essas configurações depende do perfil de operação do equipamento.
Condições ambientais e sistema de vedação
Ambientes com poeira, água, lama ou produtos químicos exigem vedações reforçadas. Opções incluem retentores de borracha nitrílica para ambientes secos, retentores de fluorelastômero para exposição química e vedações labirinto para poeira abrasiva. A seleção inadequada da vedação reduz a vida útil do conjunto em até 60%, tornando este um dos critérios mais críticos.
Material do corpo e tratamento superficial
O ferro fundido nodular é padrão para a maioria das aplicações, mas versões em ferro fundido cinzento podem ser especificadas para cargas ainda mais elevadas. Tratamentos superficiais como pintura epóxi ou zincagem aumentam a resistência à corrosão, importante em ambientes marinhos ou químicos.
Manutenção e prolongamento da vida útil
A manutenção adequada do mancal cartucho pillow block envolve práticas simples que, quando executadas de forma consistente, estendem significativamente a vida útil do componente e do equipamento associado.
Inspeção visual periódica
Verificar sinais de vazamento de graxa, trincas no corpo, desalinhamento ou ruído anormal permite identificar problemas antes que evoluam para falhas catastróficas. A frequência de inspeção varia de semanal a mensal, conforme a criticidade da aplicação.
Lubrificação programada
Cartuchos com lubrificação por graxa devem seguir os intervalos recomendados pelo fabricante, geralmente entre 500 e 2.000 horas de operação. O uso de graxa compatível com a especificação original evita reações químicas que podem degradar vedações e comprometer a proteção interna.
Monitoramento de temperatura
Elevações bruscas de temperatura indicam problemas de lubrificação, sobrecarga ou desalinhamento. Sistemas de monitoramento por termografia infravermelha permitem intervenção antecipada, prevenindo danos ao rolamento e ao eixo.
Alinhamento e fixação
A fixação do mancal deve ser revisada periodicamente, verificando torque dos parafusos e ausência de folgas na base. Desalinhamentos superiores a 0,5 grau reduzem drasticamente a vida útil do rolamento, exigindo correção imediata.

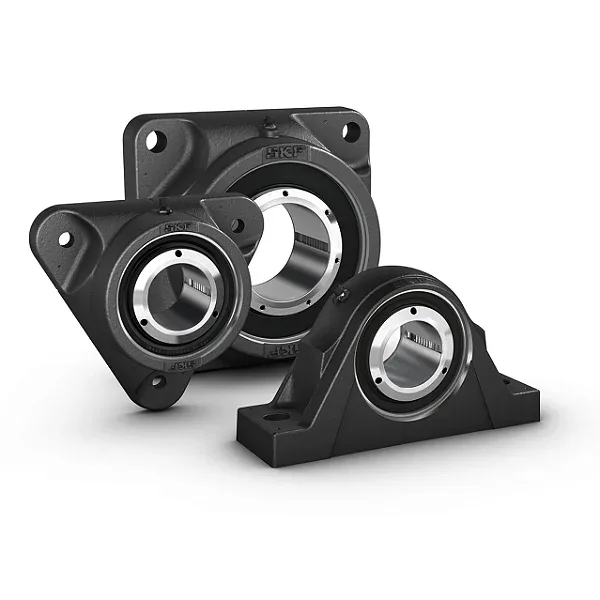

Comparativo com outros tipos de mancal
Compreender as diferenças entre o mancal cartucho pillow block e outras configurações auxilia na escolha do componente mais adequado para cada aplicação específica.
| Tipo de mancal | Aplicação preferencial | Facilidade de manutenção | Capacidade de carga |
|---|---|---|---|
| Cartucho pillow block | Alta carga radial, manutenção rápida | Excelente | Elevada |
| Flangeado pillow block | Fixação em superfícies verticais | Boa | Média a elevada |
| Pedestal pillow block | Eixos horizontais, espaço amplo | Boa | Média a elevada |
| Tensor pillow block | Ajuste de tensão em correias | Regular | Média |
O cartucho destaca-se pela rapidez de troca em campo, reduzindo o tempo de parada em até 70% comparado a montagens que exigem desmontagem completa do eixo. Em linhas de produção contínua, essa característica pode representar economia significativa em horas de produção perdidas.
Fornecimento e suporte técnico
A EDS distribui mancais industriais das principais marcas mundiais, garantindo acesso a produtos com certificação de qualidade e suporte técnico especializado. A seleção adequada do mancal cartucho pillow block considera não apenas as especificações técnicas básicas, mas também o histórico operacional do equipamento, condições ambientais e estratégia de manutenção da planta.
Desde a fundação em 2022, a empresa atende indústrias dos segmentos agrícola, automobilístico, construção civil, papel e celulose, mineração e siderurgia, petrolífero e alimentício, oferecendo agilidade no atendimento e excelência na seleção de componentes críticos. Com matriz em Mogi Mirim (SP) e filial recém-inaugurada em Pouso Alegre (MG), a EDS amplia sua capacidade de pronto-atendimento em todo território nacional, com foco nos estados de São Paulo e sul de Minas Gerais.
Tendências e inovações
O mercado de componentes para aplicações de alta carga evolui continuamente, incorporando novas tecnologias que aumentam confiabilidade e reduzem custos de ciclo de vida. Entre as inovações recentes em mancais cartucho pillow block, destacam-se:
- Sensores embarcados: monitoramento de vibração e temperatura integrados ao cartucho, permitindo manutenção preditiva.
- Materiais compostos: inserções em polímeros de alto desempenho reduzem peso e vibração em aplicações específicas.
- Lubrificação sólida: grafite ou PTFE para ambientes onde graxa convencional não é adequada.
- Revestimentos especiais: tratamentos superficiais nanométricos aumentam resistência à corrosão e abrasão.
Essas tecnologias começam a ser incorporadas em produtos de fabricantes de primeira linha, oferecendo novas opções para engenheiros de manutenção que buscam reduzir custos operacionais e aumentar disponibilidade de equipamentos críticos.
Conclusão
O mancal cartucho pillow block representa uma solução técnica madura e confiável para aplicações industriais de alta carga, combinando robustez estrutural, facilidade de manutenção e custo de propriedade competitivo. Sua especificação correta, considerando capacidade de carga, velocidade, condições ambientais e estratégia de manutenção, garante operação estável e prolongada vida útil dos equipamentos.
Para indústrias que buscam reduzir paradas não programadas, simplificar processos de manutenção e aumentar a confiabilidade de sistemas críticos, o mancal cartucho oferece uma relação custo-benefício difícil de superar. A escolha de fornecedores experientes e produtos de fabricantes reconhecidos complementa a decisão técnica, garantindo acesso a suporte especializado e reposição rápida quando necessário.
Solicite orçamento com a equipe técnica da EDS e receba orientação personalizada para a seleção do mancal cartucho pillow block mais adequado à sua aplicação. Com atendimento ágil e portfólio completo de produtos das principais marcas mundiais, a EDS oferece a solução certa para suas necessidades de sustentação em equipamentos de alta carga.
Perguntas frequentes sobre mancal cartucho pillow block
Qual a principal diferença entre mancal cartucho e flangeado?
O mancal cartucho pillow block é projetado para fixação direta em superfícies horizontais através de parafusos na base, enquanto o mancal flangeado possui furos em um flange lateral para montagem em superfícies verticais. Ambos suportam cargas elevadas, mas a escolha depende da geometria da estrutura de fixação disponível. O cartucho oferece maior facilidade de troca em campo, pois dispensa desmontagem de acoplamentos laterais.
Como dimensionar corretamente o mancal cartucho para alta carga?
O dimensionamento adequado considera a carga radial máxima (incluindo picos e impactos), velocidade de rotação, tipo de rolamento interno e condições ambientais. Recomenda-se aplicar um fator de segurança mínimo de 1,5 sobre a carga dinâmica calculada. Para aplicações críticas ou sujeitas a choques frequentes, esse fator pode ser elevado para 2,0. Consultar catálogos técnicos dos fabricantes e contar com suporte de engenheiros especializados garante especificação precisa.
Qual a vida útil esperada de um mancal cartucho em operação contínua?
A vida útil depende diretamente da carga aplicada, velocidade, condições ambientais e qualidade da manutenção. Em condições normais de operação, com carga dentro da capacidade nominal e manutenção adequada, cartuchos de qualidade podem atingir entre 20.000 e 50.000 horas de operação contínua. Ambientes agressivos ou operação acima da capacidade especificada reduzem significativamente esse intervalo, tornando a seleção correta e manutenção preventiva ainda mais críticas.
É possível reaproveitar o corpo do cartucho após falha do rolamento?
Sim, na maioria dos casos o corpo em ferro fundido pode ser reutilizado se não apresentar trincas, deformações ou desgaste excessivo nas superfícies de assentamento. A substituição envolve a remoção do cartucho antigo e instalação de um novo conjunto completo com rolamento, vedação e lubrificação. Essa característica modular reduz custos de manutenção e facilita o gerenciamento de estoque de reposição, sendo uma das principais vantagens da configuração em cartucho.
Quais setores industriais mais se beneficiam do uso de mancais cartucho?
Mineração, siderurgia, papel e celulose, cimento, açúcar e álcool, portos e terminais de grãos são os segmentos que mais utilizam mancais cartucho pillow block. Esses setores operam equipamentos de grande porte, com cargas elevadas e necessidade de manutenção rápida para minimizar tempo de parada. A robustez do ferro fundido, a facilidade de troca e a resistência a ambientes agressivos tornam o cartucho a escolha preferencial para essas aplicações industriais pesadas.
