A seleção adequada de mancais industriais representa um ponto crítico no projeto e manutenção de equipamentos. Entre as principais decisões técnicas está a escolha do material do corpo: mancal de ferro fundido ou mancal aço chapa. Cada opção oferece características específicas que atendem a diferentes perfis de aplicação, cargas e condições ambientais.
Profissionais de engenharia e manutenção frequentemente enfrentam dúvidas sobre qual tipo especificar. A resposta depende de diversos fatores: magnitude e tipo de carga, presença de vibração, umidade, abrasão, temperatura de operação e exigências de durabilidade. Uma escolha inadequada pode resultar em falhas prematuras, paradas não programadas e custos elevados de reposição.
Características estruturais: ferro fundido vs aço chapa
O ferro fundido é obtido por processo de fundição em molde, resultando em uma estrutura cristalina com elevada resistência à compressão e excelente capacidade de absorção de vibrações. Esse material apresenta densidade maior, paredes mais espessas e geometria reforçada, características que conferem robustez em aplicações severas.
Já o aço chapa é conformado por estampagem a partir de chapas laminadas, processo que permite construção mais leve e rápida. A estrutura resultante tem paredes mais finas, menor massa e geometria otimizada para cargas moderadas. A ductilidade do aço chapa permite certa flexibilidade estrutural, útil em certas montagens.
Composição e propriedades mecânicas
O ferro fundido utilizado em mancais industriais geralmente apresenta teor de carbono entre 2,5 e 4%, formando grafita lamelar ou esferoidal (ferro nodular). Essa composição confere resistência à tração na faixa de 200 a 400 MPa, dureza Brinell entre 150 e 250 HB e excelente resistência ao desgaste.
Aço chapa para mancais possui teor de carbono menor (0,1 a 0,3%), resultando em estrutura mais homogênea. A resistência à tração varia de 300 a 500 MPa, com maior alongamento (20 a 30%) e ductilidade superior. Essa característica torna o material menos propenso a trincas por impacto súbito, mas mais suscetível à deformação permanente sob cargas elevadas.
Critérios de aplicação por tipo de carga
A principal diferença prática entre os dois materiais manifesta-se na capacidade de suportar cargas. Equipamentos sujeitos a esforços elevados, impactos repetitivos ou cargas cíclicas com picos frequentes exigem a robustez estrutural do ferro fundido.
Aplicações recomendadas para ferro fundido
Mancais de ferro fundido são especificados prioritariamente em:
- Mineração e britagem: britadores, peneiras vibratórias, transportadores de correia com carga pesada, onde há impacto constante de material rochoso.
- Siderurgia: laminadores, cilindros de conformação, equipamentos de lingotamento contínuo, sujeitos a cargas radiais extremas e temperaturas elevadas.
- Papel e celulose: rolos de máquinas de papel, secadores, equipamentos de moagem, ambientes com alta umidade e presença de químicos.
- Construção civil: betoneiras de grande porte, misturadores industriais, guindastes e pontes rolantes.
- Petrolífero: bombas de lama, compressores, equipamentos de perfuração, expostos a vibrações intensas e ambientes corrosivos.
Nesses segmentos, a estrutura reforçada do mancal pedestal em ferro fundido oferece vida útil significativamente maior, reduzindo custos de manutenção e paradas não programadas.
Aplicações recomendadas para aço chapa
Mancais em aço chapa atendem adequadamente:
- Setor agrícola: colheitadeiras, plantadeiras, distribuidores de fertilizantes, transportadores helicoidais, onde a relação peso/resistência é importante.
- Indústria alimentícia: esteiras transportadoras, misturadores leves, equipamentos de embalagem, que exigem limpeza frequente e ambiente controlado.
- Ventilação e climatização: ventiladores industriais, exaustores, sistemas de ar condicionado, com rotações médias e cargas moderadas.
- Automobilístico (auxiliares): transportadores de montagem, esteiras de pintura, equipamentos de teste, sem cargas extremas.
- Máquinas auxiliares: bombas centrífugas pequenas, motores elétricos leves, redutores de baixa potência.
Nessas aplicações, o mancal flangeado em aço chapa oferece instalação facilitada, menor peso estrutural e custo inicial otimizado, mantendo desempenho satisfatório ao longo do ciclo de vida esperado.
Resistência ao ambiente operacional
A escolha do material também considera as condições ambientais do ponto de instalação. Ferro fundido apresenta melhor desempenho em ambientes com:
- Alta umidade relativa (acima de 70%).
- Presença de respingos de água ou fluidos de processo.
- Atmosferas salinas ou próximas ao litoral.
- Exposição a substâncias químicas (ácidos fracos, álcalis, solventes).
- Poeira abrasiva em suspensão (pó de minério, cimento, cal).
A estrutura de ferro fundido, especialmente quando tratada superficialmente (pintura epóxi, zincagem), oferece barreira eficaz contra corrosão e desgaste superficial. Ambientes severos típicos de mineração, cimenteiras e usinas siderúrgicas justificam plenamente a especificação de ferro fundido.
Aço chapa, por sua vez, pode apresentar maior suscetibilidade à corrosão se não receber tratamento adequado. Ambientes internos controlados, com temperatura estável, baixa umidade e pouca presença de contaminantes, permitem uso seguro desse material. Aplicações indoor na indústria alimentícia, farmacêutica ou de eletrônicos são exemplos típicos.
Comparativo de custo total de propriedade
A análise financeira não deve considerar apenas o valor inicial de aquisição, mas o custo total ao longo do ciclo de vida útil. Mancais de ferro fundido geralmente apresentam custo inicial 30 a 50% superior aos equivalentes em aço chapa, reflexo da maior quantidade de material, complexidade de fundição e usinagem.
Entretanto, em aplicações severas, o ferro fundido pode proporcionar:
- Vida útil 2 a 3 vezes maior.
- Redução de 40 a 60% na frequência de substituições.
- Menor probabilidade de falha catastrófica.
- Intervalos de manutenção preventiva mais espaçados.
Esses fatores resultam em redução significativa do custo por hora operada, especialmente em equipamentos críticos cuja parada impacta toda a linha produtiva. Para aplicações com cargas leves a moderadas e ambiente controlado, aço chapa oferece excelente relação custo-benefício, com desempenho adequado e aquisição otimizada.
Tabela comparativa: principais diferenças
| Critério | Ferro Fundido | Aço Chapa |
|---|---|---|
| Capacidade de carga | Alta a muito alta | Baixa a moderada |
| Resistência a impactos | Excelente absorção de choque | Moderada, pode deformar |
| Peso | 30 a 50% mais pesado | Mais leve |
| Resistência à corrosão | Boa (com tratamento) | Requer proteção adequada |
| Custo inicial | Maior | Menor |
| Vida útil em aplicações severas | Longa (redução de substituições) | Moderada |
| Facilidade de instalação | Maior rigidez estrutural | Leveza facilita manuseio |
Processo de seleção técnica passo a passo
Para escolher corretamente entre ferro fundido e aço chapa, siga este roteiro de análise:
- Determine a carga radial máxima: consulte catálogos técnicos e calcule o carregamento real. Cargas acima de 5000 N favorecem ferro fundido.
- Identifique o tipo de carga: estática, dinâmica com variação gradual ou com picos de impacto. Impactos frequentes exigem ferro fundido.
- Avalie o ambiente: umidade, presença de abrasivos, temperatura, exposição a químicos. Ambientes agressivos requerem ferro fundido.
- Considere a criticidade: equipamentos críticos para produção justificam investimento em ferro fundido pela maior confiabilidade.
- Analise o custo total: compare não apenas preço de compra, mas frequência de manutenção, estoque de reposição e impacto de paradas.
- Verifique a velocidade de rotação: rotações elevadas (acima de 1500 rpm) com cargas moderadas podem favorecer aço chapa pela menor massa.
- Consulte o histórico de falhas: se há histórico de quebras ou desgaste prematuro, considere upgrade para ferro fundido.
Para compreender a variedade completa de formatos e configurações disponíveis, consulte nosso guia completo de mancais industriais, que detalha especificações técnicas e recomendações para cada tipo de pillow block.
Formatos disponíveis em cada material
Tanto ferro fundido quanto aço chapa são oferecidos nos principais formatos de pillow block:
Ferro fundido

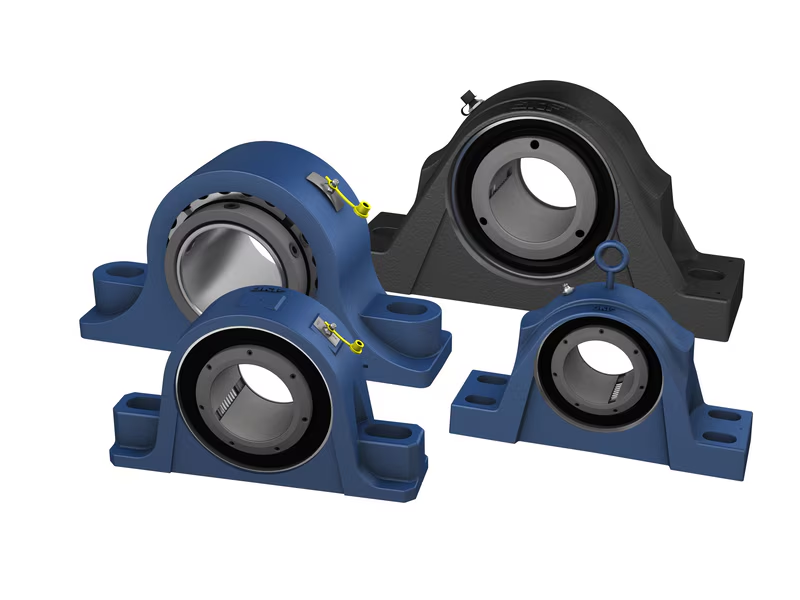

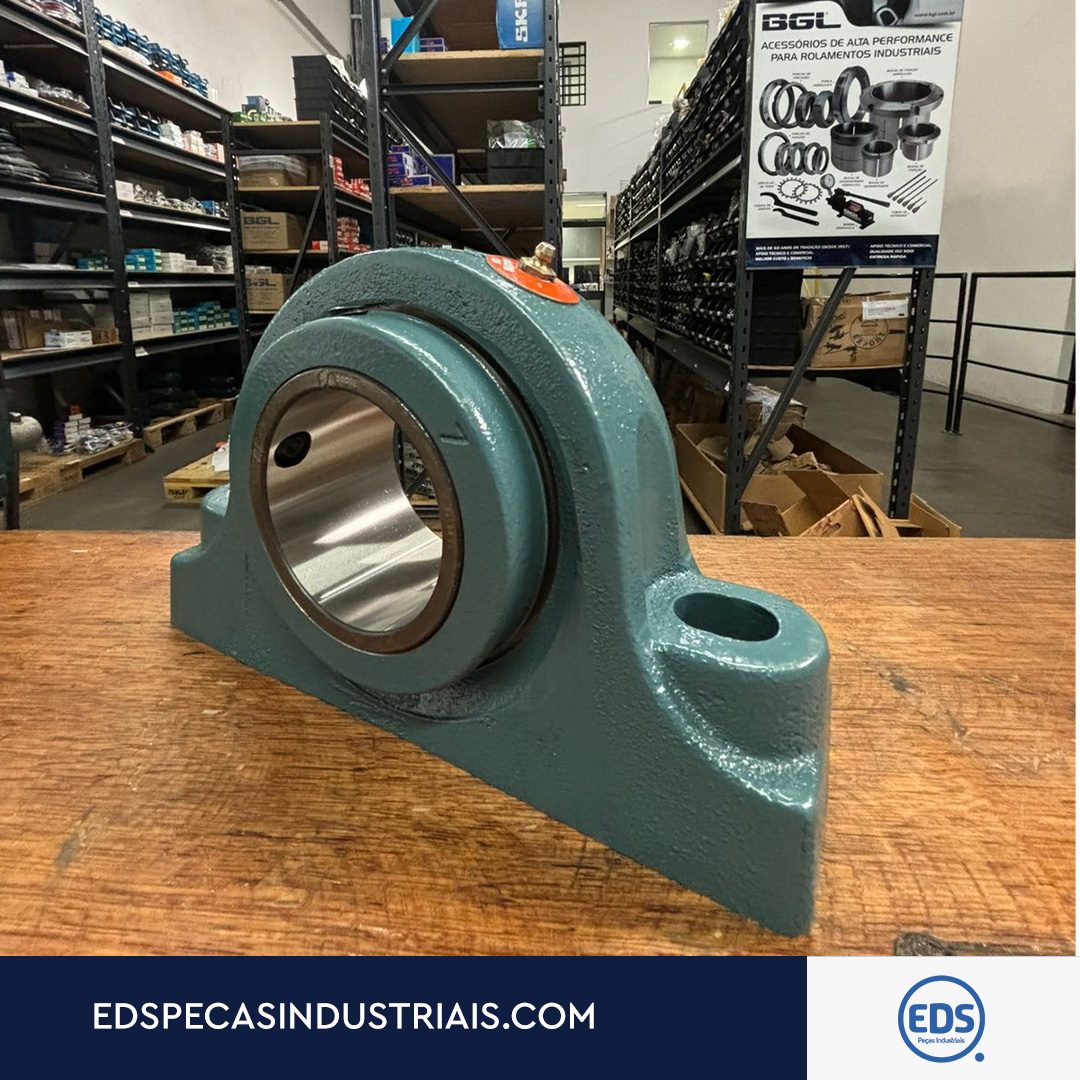

- Pedestal (pillow block): montagem sobre superfície horizontal, duas ou quatro furações, alta estabilidade.

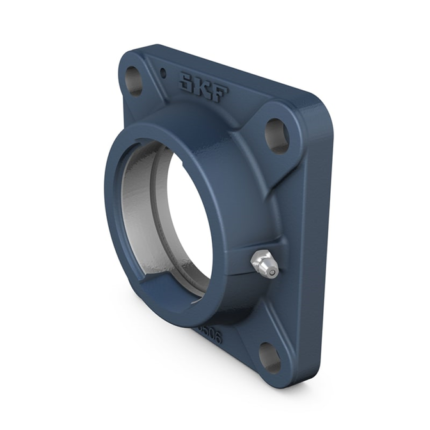

- Flangeado: fixação em parede vertical ou estrutura lateral, ideal para eixos horizontais perpendiculares à parede.
- Cartucho: encaixe em carcaça externa, facilita substituição rápida sem desmontar base.
- Tensor: permite ajuste de tensão em correias e correntes, comum em transportadores e transmissões.
Aço chapa
- Flangeado: versão leve para montagem em paredes ou estruturas metálicas.
- Pedestal: base plana estampada, fixação por parafusos, aplicações com cargas moderadas.
A escolha do formato depende da configuração mecânica do equipamento, espaço disponível e tipo de montagem. Em todos os casos, a EDS Peças Industriais trabalha com produtos dos principais fabricantes mundiais, garantindo qualidade e intercambialidade dimensional.
Manutenção e diagnóstico de falhas
Independentemente do material escolhido, a manutenção preventiva é fundamental para maximizar a vida útil. Inspeções periódicas devem verificar:
- Nível e qualidade da lubrificação (graxa ou óleo conforme especificação).
- Temperatura de operação (elevação indica sobrecarga ou lubrificação deficiente).
- Ruídos anormais (rangidos, estalos, vibrações excessivas).
- Desgaste visual de vedações e superfícies de contato.
- Folgas radiais e axiais (medidas com relógio comparador).
Mancais de ferro fundido tendem a apresentar sinais de desgaste de forma mais gradual, permitindo planejamento de substituição. Aço chapa pode falhar mais rapidamente quando submetido a sobrecarga, exigindo monitoramento mais frequente em aplicações limítrofes.
Considerações sobre estoque e disponibilidade
Empresas que operam equipamentos críticos devem manter estoque estratégico de mancais sobressalentes. Ferro fundido, por sua maior durabilidade em aplicações severas, reduz a frequência de reposição, mas exige manutenção de itens de maior valor unitário.
Aço chapa, com giro mais rápido em aplicações leves, pode justificar estoque maior de unidades, porém com investimento total menor. A política de estoque deve considerar lead time de fornecedores, criticidade do equipamento e impacto financeiro de paradas não programadas.
A EDS Peças Industriais mantém disponibilidade de ambos os tipos em diversas dimensões, atendendo demandas com agilidade em todo território nacional, com foco especial em São Paulo e sul de Minas Gerais.
Tendências e inovações no segmento
O mercado de componentes mecânicos acompanha evoluções tecnológicas que impactam a seleção de mancais:
- Tratamentos superficiais avançados: revestimentos cerâmicos e nanotecnologia aumentam resistência à corrosão de aço chapa, aproximando desempenho ao ferro fundido em ambientes moderados.
- Ligas especiais de ferro: ferro nodular (ductil) combina resistência do fundido com maior tenacidade, reduzindo risco de trincas.
- Análise preditiva: sensores de vibração e temperatura embarcados permitem monitoramento remoto, otimizando intervalos de manutenção independentemente do material.
- Modelagem por elementos finitos: simulações computacionais auxiliam na seleção precisa, evitando superdimensionamento ou subdimensionamento.
Esses avanços não eliminam a necessidade de escolha criteriosa entre ferro fundido e aço chapa, mas ampliam as possibilidades de otimização técnica e econômica para cada projeto específico.
Conclusão: decisão baseada em critérios técnicos
A escolha entre mancal de ferro fundido e aço chapa deve fundamentar-se em análise técnica rigorosa, considerando carga, ambiente, criticidade e custo total de propriedade. Ferro fundido destaca-se em aplicações severas, oferecendo robustez, durabilidade e confiabilidade superiores. Aço chapa atende adequadamente aplicações com cargas moderadas, ambientes controlados e exigência de menor peso.
Não existe solução universalmente superior: cada material cumpre papel específico no amplo espectro de aplicações industriais. Profissionais de engenharia e manutenção devem avaliar as particularidades de cada equipamento e processo produtivo para especificar a alternativa que maximize desempenho e minimize custos ao longo do ciclo de vida.
A EDS Peças Industriais oferece suporte técnico especializado para auxiliar na seleção do mancal ideal conforme sua aplicação. Com produtos das principais marcas mundiais, estoque diversificado e atendimento ágil, a empresa garante soluções técnicas confiáveis para indústrias dos setores agrícola, automobilístico, mineração, siderurgia, papel e celulose, petrolífero, alimentício e construção civil.
Consulte disponibilidade de mancais de ferro fundido e aço chapa para sua aplicação. Entre em contato com nosso especialista e obtenha orientação técnica personalizada, catálogos detalhados e orçamento sem compromisso. Garanta a confiabilidade e eficiência de seus equipamentos com a escolha correta de componentes mecânicos.
Perguntas frequentes (FAQ)
Qual é a principal diferença entre mancal de ferro fundido e aço chapa?
A principal diferença reside na capacidade de carga e robustez estrutural. Mancais de ferro fundido possuem estrutura mais espessa e resistente, suportando cargas elevadas (acima de 5000 N), impactos repetitivos e ambientes agressivos. Aço chapa é mais leve, com construção estampada, adequado para cargas leves a moderadas (até 3000 N) e ambientes controlados. Ferro fundido oferece vida útil 2 a 3 vezes maior em aplicações severas, enquanto aço chapa proporciona instalação facilitada e custo inicial menor.
Quando devo escolher mancal de ferro fundido em vez de aço chapa?
Especifique ferro fundido em aplicações com cargas radiais elevadas (acima de 5000 N), impactos constantes, alta umidade, presença de abrasivos ou substâncias químicas. Segmentos como mineração, siderurgia, papel e celulose, petrolífero e britagem exigem a robustez do ferro fundido. Equipamentos críticos para produção, cujas paradas geram impacto financeiro significativo, também justificam o investimento em ferro fundido pela maior confiabilidade e vida útil estendida.
Mancal de aço chapa pode substituir ferro fundido em equipamentos leves?
Sim, em aplicações com cargas leves a moderadas (até 3000 N), velocidades médias, ambiente interno controlado e baixa vibração, aço chapa oferece desempenho adequado com custo otimizado. Indústrias alimentícia, agrícola (equipamentos auxiliares), ventilação e transporte leve operam com segurança usando aço chapa. Avalie sempre a magnitude real da carga, tipo de ciclo (estático ou dinâmico) e condições ambientais antes de substituir especificação original de ferro fundido por aço chapa.
Como o ambiente operacional influencia a escolha do material?
Ambientes com umidade elevada (acima de 70%), respingos de água, poeira abrasiva, atmosfera salina ou exposição a químicos favorecem ferro fundido, que apresenta melhor resistência à corrosão e desgaste superficial. Aço chapa requer tratamento superficial adequado (pintura, zincagem) e funciona bem em ambientes internos secos e controlados. Temperaturas extremas (acima de 80°C) também favorecem ferro fundido pela maior estabilidade dimensional e resistência a dilatações térmicas.
Qual tipo oferece melhor custo-benefício a longo prazo?
O custo-benefício depende da aplicação. Para equipamentos severos e críticos, ferro fundido oferece redução de 40 a 60% na frequência de substituições, vida útil 2 a 3 vezes maior e menor probabilidade de falha catastrófica, compensando o custo inicial 30 a 50% superior. Em aplicações leves e ambiente controlado, aço chapa proporciona excelente relação custo-benefício, com desempenho satisfatório e investimento inicial otimizado. Analise custo total de propriedade (aquisição, manutenção, paradas) para definir a melhor escolha.
