Sistemas de transmissão por correias estão presentes em praticamente todos os segmentos industriais, desde transportadores agrícolas até linhas de produção no setor alimentício. Um componente frequentemente subestimado, mas essencial para o funcionamento adequado desses sistemas, é o mancal tensor pillow block. Este dispositivo garante o tensionamento correto das correias, compensando alongamentos naturais e vibrações que surgem durante a operação contínua.
A função primária do mancal tensor é manter a tensão ideal da correia, evitando escorregamentos que reduzem a eficiência de transmissão de potência e aceleram o desgaste prematuro tanto da correia quanto das polias. Diferente dos mancais industriais fixos convencionais, o modelo tensor incorpora um sistema de ajuste que permite movimentação controlada para compensar variações dimensionais.
Princípio de funcionamento do mancal tensor

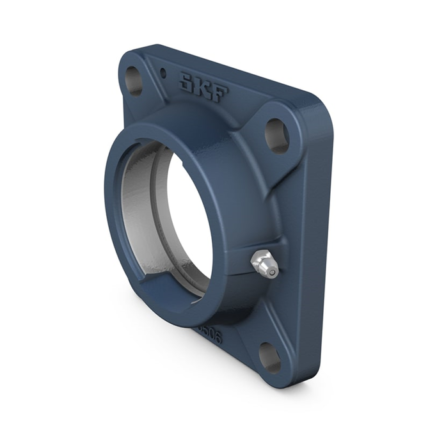

O mancal tensor pillow block opera segundo um princípio mecânico direto: ele suporta um eixo com polia tensora que pressiona a correia, mantendo-a sob tensão adequada. O conjunto inclui uma base deslizante ou articulada que permite ajuste linear ou angular da posição do mancal em relação aos demais componentes do sistema.
Em aplicações típicas, o mancal tensor é posicionado estrategicamente no lado frouxo da correia, entre a polia motora e a movida. Este posicionamento maximiza a efetividade do tensionamento e facilita ajustes quando necessário. A construção em mancal de ferro fundido confere robustez ao componente, permitindo operação confiável mesmo sob cargas variáveis e condições ambientais adversas.
Componentes principais do sistema tensor
- Base deslizante: permite movimentação linear para ajuste da distância entre centros
- Sistema de fixação: parafusos ou grampos que travam a posição após ajuste
- Rolamento interno: suporta cargas radiais geradas pela tensão da correia
- Eixo tensor: transmite força da correia ao rolamento e à estrutura do mancal
- Polia tensora: elemento de contato direto com a correia
Aplicações críticas em sistemas industriais
O uso do mancal tensor pillow block é particularmente importante em sistemas onde o comprimento da correia é elevado ou onde há variação significativa de carga durante a operação. Transportadores de longa distância na mineração, por exemplo, dependem deste componente para manter eficiência de transmissão em trechos que podem ultrapassar centenas de metros.
No setor agrícola, colheitadeiras e equipamentos de beneficiamento utilizam múltiplos sistemas de correias que exigem tensionamento preciso. O tensor pillow block permite ajustes rápidos em campo, reduzindo tempo de parada e facilitando manutenção preventiva.
Segmentos com maior demanda
Indústrias de papel e celulose empregam o mancal tensor em máquinas de grande porte onde correias transmitem potências elevadas. A capacidade de ajuste fino evita deslizamentos que comprometeriam a sincronização de processos críticos. No setor alimentício, onde higiene e confiabilidade são prioritárias, o componente em ferro fundido resiste bem a lavagens frequentes e ambientes com alta umidade.

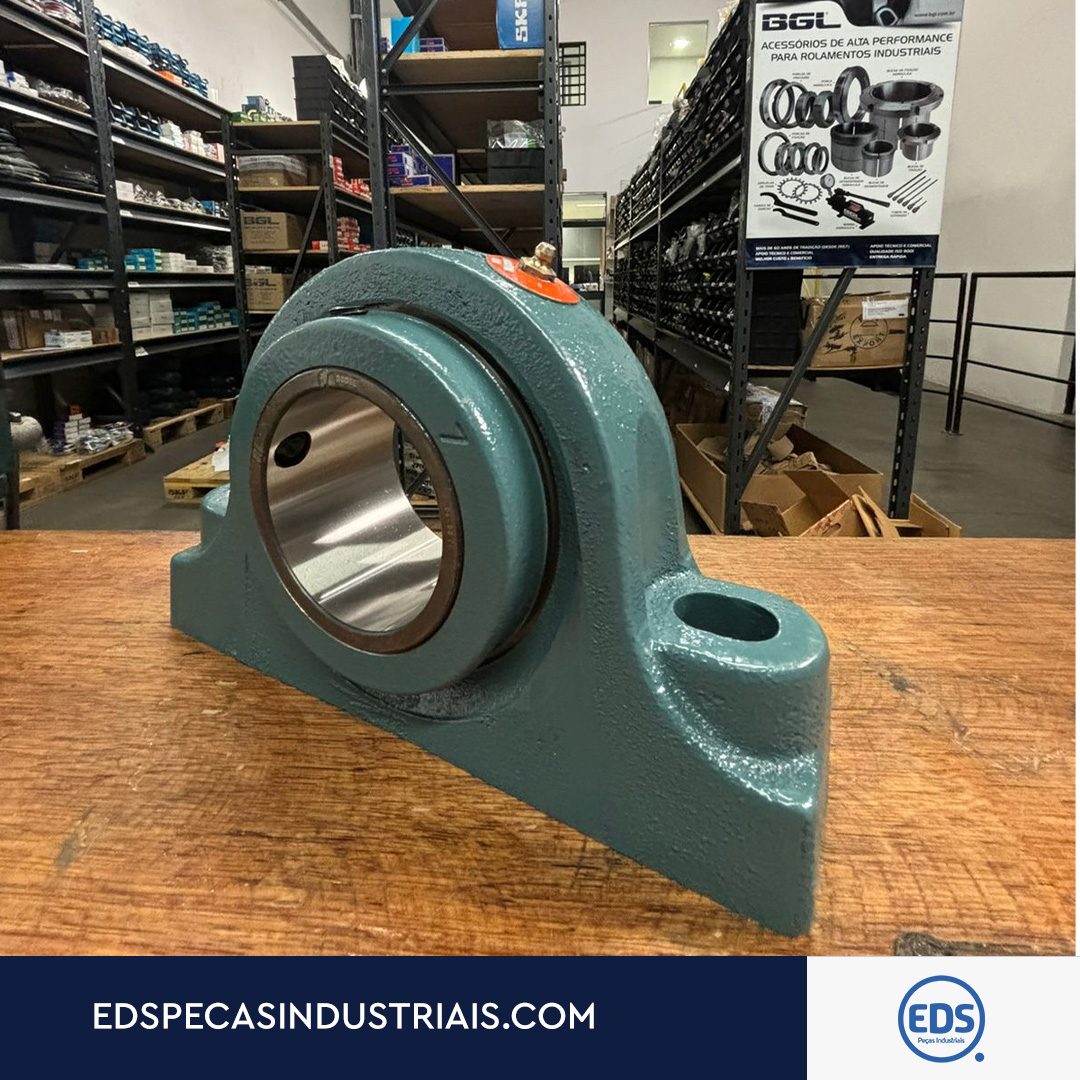

Siderurgias e plantas petrolíferas utilizam o sistema tensor em equipamentos auxiliares como ventiladores, bombas e compressores. Nesses ambientes, a robustez do mancal ferro fundido pillow block garante operação contínua mesmo sob temperaturas elevadas e presença de contaminantes.
Dimensionamento e seleção técnica
A especificação correta do mancal tensor pillow block exige análise de diversos fatores técnicos. O primeiro parâmetro a considerar é a carga radial esperada, que resulta da tensão da correia e do ângulo de abraçamento na polia tensora. Correias em V, por exemplo, geram cargas laterais mais elevadas que correias planas devido ao formato em cunha.
O curso de ajuste necessário deve ser determinado considerando o alongamento esperado da correia ao longo de sua vida útil. Correias sintéticas modernas apresentam alongamento menor que modelos de borracha tradicionais, mas ainda assim requerem margem de ajuste entre 3% e 5% do comprimento total.
Critérios de seleção
- Diâmetro do eixo: deve ser compatível com a polia tensora e adequado à carga radial
- Capacidade de carga: o rolamento interno deve suportar a tensão da correia com margem de segurança
- Curso de ajuste: distância máxima de movimentação da base deslizante
- Tipo de fixação: base com furos oblongos oferece maior flexibilidade de instalação
- Material: ferro fundido para cargas pesadas, aço chapa para aplicações leves
Para um entendimento mais amplo sobre como os diferentes modelos de mancais se complementam em sistemas industriais complexos, consulte nosso guia completo de mancais industriais, que aborda critérios de seleção e aplicações específicas para cada tipo.
Procedimentos de instalação e ajuste
A instalação do mancal tensor pillow block exige atenção a detalhes que impactam diretamente a vida útil do sistema. A primeira etapa consiste em posicionar o mancal no ponto calculado para tensionamento ótimo, geralmente próximo ao centro do vão entre polias. A base deve estar firmemente fixada à estrutura, com parafusos dimensionados para resistir às forças de reação.
O alinhamento é crítico: eixos desalinhados geram cargas laterais que aceleram o desgaste do rolamento e da correia. Utilizar ferramentas de alinhamento a laser ou métodos tradicionais com régua e nível garante paralelismo adequado entre todas as polias do sistema.
Sequência de montagem recomendada
- Fixar a base do mancal com folga nos furos oblongos
- Instalar o eixo e a polia tensora no mancal
- Posicionar a correia sobre todas as polias
- Ajustar a posição do mancal tensor até obter tensão adequada
- Verificar alinhamento com instrumentos apropriados
- Apertar parafusos de fixação seguindo torque especificado
- Realizar inspeção visual final e teste de rotação manual
O tensionamento correto pode ser verificado por deflexão: ao pressionar a correia no ponto médio entre polias, a deflexão deve ficar entre 1,5% e 2,5% da distância entre centros. Tensão excessiva sobrecarrega rolamentos, enquanto tensão insuficiente causa escorregamento e aquecimento.
Manutenção preventiva e diagnóstico de falhas
Um programa de manutenção bem estruturado para sistemas com mancal tensor pillow block inclui inspeções periódicas do tensionamento e do estado do rolamento. A frequência ideal varia conforme a severidade da aplicação, mas geralmente recomenda-se verificação mensal em ambientes industriais típicos.
Sinais de desgaste prematuro incluem ruído anormal durante operação, aquecimento excessivo do mancal ou marcas irregulares na correia. Estes indicadores geralmente apontam para desalinhamento, tensão inadequada ou lubrificação insuficiente do rolamento interno.
Checklist de manutenção
- Verificar tensão da correia a cada 30 dias ou conforme especificação do fabricante
- Inspecionar condição da polia tensora: desgaste, trincas ou deformações
- Conferir aperto dos parafusos de fixação da base
- Avaliar temperatura do mancal durante operação (não deve exceder 80°C)
- Observar presença de vibrações anormais ou ruídos
- Verificar alinhamento sempre que houver troca de correia
- Reaplicar lubrificante no rolamento conforme especificação técnica
A vida útil típica do rolamento em um mancal tensor operando sob condições adequadas pode ultrapassar 20.000 horas. No entanto, ambientes com alta contaminação por poeira ou umidade reduzem significativamente este valor, exigindo proteções adicionais como selos labirinto ou coifas de proteção.
Vantagens técnicas e econômicas
A adoção do mancal tensor pillow block proporciona benefícios mensuráveis em eficiência operacional. Sistemas corretamente tensionados apresentam eficiência de transmissão acima de 95%, comparados a 85% ou menos em sistemas com tensão inadequada. Esta diferença se traduz em economia de energia significativa ao longo do ano.
A facilidade de ajuste reduz tempo de manutenção e dispensa ferramentas especializadas na maioria das aplicações. Uma equipe de manutenção pode realizar retensionamento em minutos, comparado a horas necessárias para sistemas sem componente tensor dedicado.
Comparativo de desempenho
| Característica | Sistema com tensor | Sistema sem tensor |
|---|---|---|
| Eficiência de transmissão | 95% a 98% | 85% a 92% |
| Vida útil da correia | Até 40% maior | Baseline |
| Tempo de ajuste | 5 a 15 minutos | 30 a 60 minutos |
| Frequência de reajuste | Trimestral | Mensal |
Do ponto de vista de custo total de propriedade, o investimento no mancal tensor se paga rapidamente. A redução de paradas não programadas, economia de energia e maior vida útil dos componentes compensam o custo adicional em períodos que variam de seis meses a um ano, dependendo da intensidade de uso.
Seleção do fornecedor e qualidade dos componentes
A durabilidade e confiabilidade do mancal tensor pillow block dependem diretamente da qualidade dos materiais e processos de fabricação. Mancais de ferro fundido de baixa qualidade apresentam porosidades internas que reduzem resistência mecânica e favorecem propagação de trincas sob cargas cíclicas.
A EDS Peças Industriais trabalha exclusivamente com produtos das principais marcas mundiais, garantindo componentes fabricados segundo normas internacionais rigorosas. O atendimento consultivo oferecido pela empresa auxilia na seleção do modelo adequado para cada aplicação, considerando não apenas especificações técnicas, mas também condições ambientais e requisitos operacionais específicos.
Rolamentos de baixa procedência podem apresentar folgas excessivas, causando vibrações e ruído desde a instalação. Já componentes de qualidade superior utilizam rolamentos com precisão dimensional certificada e lubrificação de longa duração, reduzindo necessidades de manutenção.
Integração com outros componentes do sistema
O mancal tensor pillow block não trabalha isoladamente, mas como parte de um sistema integrado que inclui polias, correias, mancais fixos e estrutura de suporte. A compatibilidade entre estes elementos determina o desempenho global do conjunto.
Em sistemas complexos, pode ser necessário combinar o mancal tensor com outros modelos como mancal cartucho ou mancal aço chapa, dependendo das cargas e condições de cada ponto de apoio. A escolha adequada de cada componente garante distribuição equilibrada de esforços e maximiza a vida útil do sistema completo.
A documentação técnica fornecida pelos fabricantes de mancais de qualidade inclui tabelas de compatibilidade com diferentes tipos de correias, facilitando o projeto e especificação. Consultar estes catálogos técnicos durante a fase de engenharia previne incompatibilidades e retrabalho.
Tendências e inovações tecnológicas
Desenvolvimentos recentes na área de mancais tensores incluem sistemas de autoajuste com molas calibradas, que mantêm tensão constante sem intervenção manual. Estes dispositivos são particularmente úteis em aplicações remotas ou de difícil acesso, onde inspeções frequentes não são viáveis.
Outra inovação relevante é a incorporação de sensores de vibração e temperatura integrados ao mancal, permitindo monitoramento remoto das condições operacionais. Tecnologias de indústria 4.0 estão gradualmente sendo aplicadas a componentes de transmissão, oferecendo dados preditivos sobre necessidades de manutenção.
Materiais avançados também estão sendo introduzidos: ligas de ferro fundido com grafita esferoidal oferecem resistência superior mantendo boa usinabilidade. Revestimentos antiaderentes e resistentes à corrosão ampliam as possibilidades de aplicação em ambientes químicos agressivos.
Considerações finais sobre especificação
A escolha do mancal tensor pillow block adequado exige análise criteriosa das condições operacionais e requisitos específicos da aplicação. Fatores como potência transmitida, velocidade de operação, tipo de correia e ambiente de instalação devem ser ponderados durante a especificação.
Profissionais de manutenção e engenharia devem buscar suporte técnico qualificado para garantir dimensionamento correto. A EDS Peças Industriais oferece atendimento especializado para auxiliar na seleção e fornecimento de componentes adequados, com foco em soluções que equilibram custo inicial e custo operacional de longo prazo.
Investir em componentes de qualidade certificada e seguir boas práticas de instalação e manutenção resulta em sistemas de transmissão confiáveis, eficientes e com baixo custo total de propriedade ao longo de sua vida útil.
Perguntas frequentes sobre mancal tensor pillow block
Qual a diferença entre mancal tensor e mancal fixo convencional?
O mancal tensor pillow block possui base deslizante ou articulada que permite ajuste de posição para regular tensão da correia, enquanto o mancal fixo é instalado em posição permanente. O tensor compensa alongamentos naturais da correia e mantém tensão adequada ao longo do tempo, função impossível com mancais fixos que exigem reposicionamento de todo o equipamento para ajuste.
Com que frequência devo verificar o tensionamento da correia?
Recomenda-se inspeção mensal do tensionamento em aplicações industriais típicas. Sistemas submetidos a cargas variáveis, operação contínua ou ambientes com temperatura elevada podem exigir verificações quinzenais. Correias novas devem ser inspecionadas após as primeiras 50 horas de operação, pois apresentam alongamento inicial mais acentuado que requer reajuste.
Como identificar se o mancal tensor está corretamente dimensionado?
Um mancal tensor adequadamente dimensionado opera sem aquecimento excessivo (temperatura máxima de 80°C), não apresenta ruídos anormais e mantém a correia tensionada dentro do curso de ajuste disponível. Se o curso de ajuste esgotar rapidamente ou se houver vibração excessiva, o componente pode estar subdimensionado para a carga aplicada. Aquecimento e ruído indicam sobrecarga ou desalinhamento.
É possível utilizar mancal tensor em sistemas com correias sincronizadas?
Sim, mancais tensores são aplicáveis em sistemas com correias sincronizadas (dentadas), porém o tensionamento requer atenção especial. Correias sincronizadas operam com tensão menor que correias em V, pois a transmissão ocorre por engate positivo dos dentes. O tensor deve permitir ajuste fino para evitar tensão excessiva que reduziria a vida útil da correia e sobrecarregaria os rolamentos.
Qual a vida útil esperada do rolamento no mancal tensor?
Sob condições adequadas de carga, alinhamento e lubrificação, o rolamento de um mancal tensor pillow block pode operar por 20.000 a 30.000 horas. Ambientes com contaminação elevada, umidade ou temperaturas extremas reduzem significativamente este valor. Manutenção preventiva regular, incluindo relubrificação conforme especificação do fabricante, é essencial para atingir a vida útil projetada.
