O pillow block pedestal representa uma das soluções mais adotadas em sistemas de transmissão mecânica industrial. Sua geometria característica, com base em forma de ‘U’ invertido ou ‘pedestal’, permite fixação robusta em superfícies horizontais, oferecendo estabilidade superior em aplicações que demandam precisão no alinhamento e resistência a cargas variáveis.
Diferente de outras configurações de mancais industriais, o modelo pedestal distribui as forças de reação em uma área maior da estrutura de apoio, reduzindo concentrações de tensão e vibrações. Essa característica o torna preferencial em equipamentos onde a base de montagem apresenta limitações estruturais ou onde a manutenção periódica exige desmontagem facilitada.

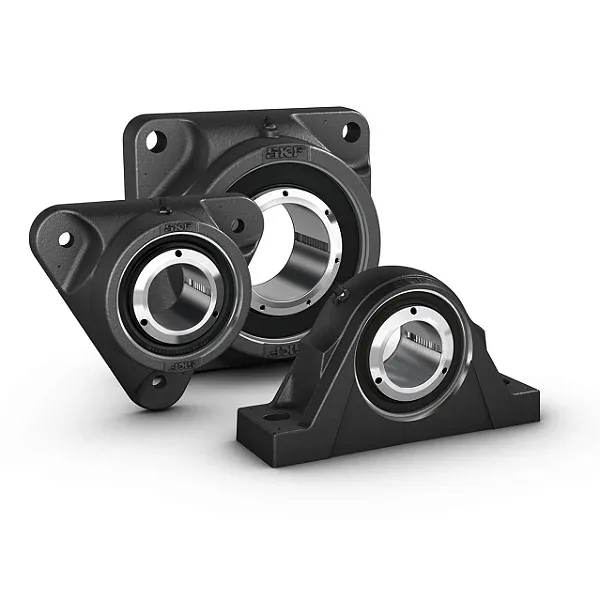

Características Construtivas do Pillow Block Pedestal
A construção do pillow block pedestal segue padrões dimensionais internacionais, com variações conforme o material de fabricação. Os modelos em ferro fundido oferecem maior resistência a impactos e capacidade de carga, enquanto as versões em aço chapa apresentam leveza e facilidade de manuseio em aplicações com cargas moderadas.

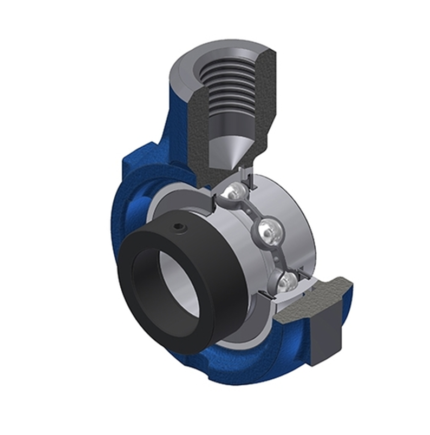

Componentes Principais
- Corpo do mancal: estrutura em ferro fundido nodular ou aço estampado, com nervuras de reforço que garantem rigidez estrutural
- Base de fixação: plataforma inferior com furos oblongos para ajuste fino de posicionamento
- Sistema de vedação: labirintos e retentores que protegem o rolamento interno contra contaminantes
- Rolamento interno: normalmente autocompensador de rolos ou esferas, permitindo tolerância a pequenos desalinhamentos
- Sistema de lubrificação: pontos de graxa ou reservatório de óleo, conforme especificação do fabricante
Materiais e Tratamentos
O ferro fundido nodular classe GGG-40 ou superior domina as aplicações pesadas, oferecendo resistência à tração acima de 400 MPa e alongamento que garante resiliência em choques. Tratamentos térmicos como normalização melhoram a microestrutura, homogeneizando tensões residuais.
Para ambientes corrosivos, versões com revestimento epóxi ou pintura industrial resistente a produtos químicos estendem a vida útil. Em aplicações na indústria alimentícia, acabamentos com tintas atóxicas ou aço inoxidável atendem requisitos sanitários.
Aplicações do Pillow Block Pedestal por Segmento Industrial
A versatilidade do pillow block pedestal permite aplicação em múltiplos segmentos. Cada setor explora características específicas conforme demandas operacionais.
Setor Agrícola
Em colheitadeiras, plantadeiras e sistemas de irrigação, o pillow block pedestal suporta eixos de transmissão de esteiras transportadoras de grãos, sistemas de dosagem de sementes e movimentação de correias. A capacidade de operar em ambientes com presença de poeira, variações térmicas acentuadas e eventual contato com umidade justifica sua predominância neste segmento.
Sistemas de secagem de grãos utilizam pedestais para apoiar ventiladores de grande porte, onde desbalanceamentos dinâmicos exigem componentes com alta capacidade de absorção de vibrações.
Indústria Alimentícia
Transportadores de produtos acabados, misturadores, moinhos e sistemas de envase demandam mancais com facilidade de limpeza e manutenção. O design aberto do pedestal permite inspeção visual rápida e acesso facilitado ao rolamento interno, reduzindo tempo de parada para intervenções preventivas.
Versões em aço inoxidável ou com pintura epóxi alimentícia atendem regulamentações sanitárias sem comprometer performance mecânica.
Mineração e Siderurgia
Britadores, transportadores de correia de longa distância, sistemas de peneiramento e equipamentos de carga enfrentam cargas elevadas, choques constantes e presença de material particulado abrasivo. Pedestais em ferro fundido com sistema de vedação reforçado e lubrificação centralizada garantem operação contínua com intervalos de manutenção compatíveis com cronogramas de produção.
Papel e Celulose
Rolos de máquinas contínuas, sistemas de transporte de polpa e equipamentos de acabamento operam em alta umidade e temperatura controlada. Mancais pedestal com proteção adicional contra água e vapor mantêm a integridade da lubrificação mesmo em condições adversas.
Construção Civil
Betoneiras, elevadores de carga, guindastes móveis e equipamentos de britagem utilizam pedestais para suportar eixos intermediários e principais. A robustez estrutural absorve sobrecargas momentâneas sem deformação permanente.
Processo de Montagem do Pillow Block Pedestal
A correta instalação determina a vida útil do conjunto. Seguir sequência técnica adequada previne falhas prematuras e garante operação dentro dos parâmetros especificados.
Preparação da Base de Fixação
- Verificação de planicidade: utilize nível de precisão para confirmar que a superfície de apoio apresenta desvio inferior a 0,1 mm por metro linear
- Limpeza: remova óleo, graxa, tinta descascada e resíduos que possam comprometer o assentamento
- Marcação de furos: posicione o mancal sobre a base e transfira os centros dos furos oblongos com ponta de traçar
- Furação: execute furos com diâmetro adequado aos parafusos especificados, respeitando folga para ajuste fino
Montagem do Conjunto
- Posicionamento inicial: coloque o pillow block pedestal sobre a base, inserindo parafusos sem apertar completamente
- Alinhamento do eixo: utilize relógio comparador ou nível laser para garantir paralelismo com outros componentes da transmissão
- Verificação de centralização: meça distâncias entre eixo e pontos de referência em ambos os lados, corrigindo desvios
- Aperto dos parafusos: utilize torquímetro calibrado, seguindo especificação do fabricante (normalmente entre 70% e 80% do torque de prova do parafuso)
- Aperto em cruz: execute sequência cruzada para distribuir uniformemente as tensões de fixação
Instalação do Eixo
Após fixação do mancal, proceda com a montagem do eixo:
- Aqueça o rolamento interno em banho de óleo a 80-100°C ou utilize aquecedor por indução (nunca utilize maçarico)
- Deslize o eixo através do rolamento aquecido, aproveitando a expansão térmica para facilitar o encaixe
- Aguarde resfriamento natural para garantir travamento por interferência
- Instale anéis de trava ou porcas de fixação conforme projeto
Ajustes Finais
Antes de liberar o equipamento para operação, realize:
- Folga radial: verifique com relógio comparador, garantindo valores dentro da especificação (tipicamente 0,01 a 0,05 mm para aplicações industriais)
- Folga axial: confirme liberdade de movimento longitudinal do eixo dentro dos limites projetados
- Lubrificação inicial: aplique graxa ou óleo conforme recomendação do fabricante, preenchendo 30 a 50% do volume interno (excesso causa superaquecimento)
- Giro manual: rotacione o eixo manualmente, verificando ausência de pontos duros ou ruídos anormais
- Rotação do eixo: equipamentos acima de 1500 rpm demandam relubrificação mais frequente
- Carga aplicada: cargas superiores a 70% da capacidade nominal reduzem intervalos
- Condições ambientais: presença de umidade, calor excessivo ou contaminantes exigem atenção redobrada
- Vazamentos de lubrificante indicam falha em vedações ou excesso de graxa
- Coloração alterada na carcaça sugere superaquecimento
- Vibrações anormais ou ruídos metálicos apontam desgaste do rolamento ou desalinhamento
- Corrosão superficial demanda limpeza e reaplicação de proteção anticorrosiva
- Lubrificação insuficiente ou excessiva
- Desalinhamento entre mancais
- Sobrecarga momentânea ou permanente
- Contaminação interna do rolamento
- Diâmetro do eixo: ponto de partida para seleção, deve corresponder exatamente ao furo do rolamento interno
- Carga radial: calculada a partir das forças transmitidas por correias, correntes ou engrenagens
- Carga axial: presente em transmissões helicoidais ou sistemas com esforços longitudinais
- Rotação: influencia escolha do tipo de rolamento (esferas para alta rotação, rolos para baixa rotação e alta carga)
- Condições ambientais: temperatura, presença de água, produtos químicos ou material particulado
- A base de montagem é horizontal e suficientemente rígida
- Há necessidade de ajuste fino de posicionamento durante instalação
- A manutenção precisa ser rápida, com acesso facilitado ao rolamento
- Cargas são predominantemente radiais, com componente axial moderada
- Insuficiência: aumenta atrito e temperatura, acelerando desgaste e oxidação
- Excesso: causa batimento (churning), elevando temperatura e degradando o lubrificante

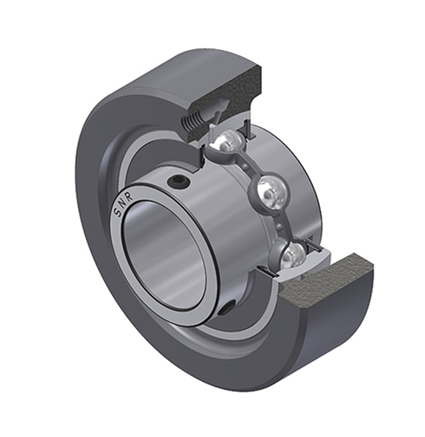

Cuidados Preventivos e Manutenção
A longevidade do pillow block pedestal depende diretamente da qualidade do programa de manutenção preventiva implementado. Falhas prematuras frequentemente resultam de lubrificação inadequada, desalinhamento ou sobrecarga não detectada.
Programa de Lubrificação
Estabeleça cronograma baseado em:
Como referência geral, mancais operando em condições normais requerem relubrificação a cada 2000 a 4000 horas de operação. Utilize graxa compatível com a temperatura de trabalho e especificação do fabricante.
Inspeção Visual Periódica
Realize verificações semanais ou quinzenais conforme criticidade do equipamento:
Monitoramento de Temperatura
Mancais operando adequadamente apresentam temperatura entre 10 a 40°C acima da ambiente. Elevações súbitas superiores a 15°C em curto período indicam problemas como:
Utilize termômetros infravermelhos ou sensores PT100 para acompanhamento contínuo em aplicações críticas.
Análise de Vibração
Técnicas preditivas como análise espectral de vibração identificam degradação progressiva antes da falha catastrófica. Aumento em frequências características de rolamento (BPFO, BPFI, FTF, BSF) sinaliza defeitos em pistas, esferas ou gaiola.
Estabeleça baseline durante operação normal e monitore tendências ao longo do tempo.
Seleção Adequada do Pillow Block Pedestal
Escolher o modelo correto previne subdimensionamento ou superdimensionamento, ambos prejudiciais à operação econômica.
Critérios de Dimensionamento
Considere os seguintes parâmetros:
Comparação com Outras Configurações
Para compreender quando optar pelo pedestal em relação a outros tipos, consulte nosso guia completo de mancais industriais, que detalha vantagens e limitações de cada geometria.
Em resumo, o pillow block pedestal destaca-se em aplicações onde:
Principais Causas de Falha e Como Evitá-las
Estudos de confiabilidade em componentes mecânicos indicam que a maioria das falhas em mancais resulta de fatores evitáveis. Compreender as causas raiz permite implementar contramedidas eficazes.
Lubrificação Inadequada
Responsável por aproximadamente 40% das falhas prematuras. Tanto a falta quanto o excesso de lubrificante comprometem a operação:
Solução: estabeleça volume correto (30 a 50% do espaço livre) e intervalos baseados em condições reais de operação.
Contaminação
Partículas abrasivas, água ou resíduos químicos respondem por cerca de 30% das falhas. Material contaminante atua como abrasivo entre elementos rolantes e pistas, gerando desgaste acelerado.
Solução: verifique integridade dos retentores regularmente, substitua vedações danificadas imediatamente e utilize respiradores com filtro em ambientes empoeirados.
Desalinhamento
Representa aproximadamente 15% das causas de falha. Desvios angulares ou paralelos entre mancais criam distribuição irregular de carga nos elementos rolantes, induzindo fadiga prematura.
Solução: utilize instrumentos de precisão durante montagem e revalidação periódica do alinhamento, especialmente após intervenções no equipamento.
Montagem Incorreta
Danos durante instalação (impactos diretos, aquecimento excessivo, aperto inadequado) comprometem estrutura interna do rolamento.
Solução: capacite equipe de manutenção em técnicas corretas, utilize ferramentas apropriadas (prensas hidráulicas, aquecedores por indução) e siga procedimentos documentados.
Tendências e Inovações
O desenvolvimento de materiais e tecnologias de monitoramento tem impulsionado melhorias no desempenho de mancais industriais.
Revestimentos Avançados
Aplicação de DLC (Diamond-Like Carbon) em elementos rolantes reduz coeficiente de atrito e aumenta resistência ao desgaste. Tratamentos superficiais de nitretação ou carbonitretação estendem vida útil em ambientes corrosivos.
Lubrificantes de Alta Performance
Graxas sintéticas com aditivos EP (extrema pressão) e antioxidantes avançados permitem intervalos de relubrificação até 50% maiores. Óleos biodegradáveis atendem requisitos ambientais sem comprometer proteção.
Sensores Integrados
Mancais inteligentes com sensores de temperatura, vibração e até mesmo análise espectral embutida fornecem dados em tempo real para sistemas SCADA. Algoritmos de machine learning identificam padrões de degradação, permitindo manutenção preditiva com precisão superior a métodos convencionais.
Conclusão
O pillow block pedestal consolidou-se como solução versátil e confiável em inúmeras aplicações industriais. Sua geometria robusta, facilidade de instalação e manutenção acessível justificam a preferência em equipamentos que demandam estabilidade, capacidade de carga e operação contínua.
A correta seleção, montagem conforme procedimentos técnicos e manutenção preventiva estruturada garantem vida útil compatível com as especificações do fabricante, reduzindo custos operacionais e paradas não programadas.
Para gestores de manutenção e engenheiros responsáveis pela especificação de componentes, investir em treinamento das equipes, ferramental adequado e produtos de fornecedores qualificados representa diferencial competitivo mensurável em indicadores de disponibilidade e eficiência global dos equipamentos.
Solicite orçamento junto à EDS Peças Industriais e conheça o portfólio completo de peças industriais das principais marcas mundiais, com atendimento especializado para seleção técnica adequada à sua aplicação.
Perguntas Frequentes sobre Pillow Block Pedestal
Qual a diferença entre pillow block pedestal de ferro fundido e aço chapa?
Pillow block pedestal de ferro fundido oferece maior resistência a cargas pesadas, impactos e ambientes agressivos, sendo indicado para mineração, siderurgia e aplicações com sobrecarga. A versão em aço chapa apresenta peso reduzido, custo inferior e facilidade de manuseio, ideal para cargas leves a moderadas em equipamentos agrícolas, transportadores e sistemas auxiliares. A escolha depende da intensidade de carga, condições ambientais e requisitos de durabilidade.
Com que frequência devo relubrificar o pillow block pedestal?
A frequência de relubrificação varia conforme rotação, carga e condições ambientais. Como referência geral, mancais operando entre 1000 e 1500 rpm sob carga moderada em ambiente limpo demandam relubrificação a cada 2000 a 4000 horas de operação. Equipamentos em alta rotação (acima de 1500 rpm), ambientes com presença de umidade ou poeira, ou sob carga superior a 70% da capacidade nominal exigem intervalos reduzidos, entre 1000 e 2000 horas. Monitore temperatura e vibração para ajustar cronograma conforme condições reais.
É possível reutilizar um pillow block pedestal após falha do rolamento?
Sim, desde que a carcaça do mancal não apresente trincas, deformações ou desgaste excessivo nas superfícies de assentamento. Após falha catastrófica de rolamento, inspecione visualmente e com líquido penetrante para detectar fissuras. Verifique planicidade da base de fixação e integridade do sistema de vedação. Se aprovado, substitua apenas o rolamento interno, retentores e elementos de fixação. Reutilização adequada reduz custos de manutenção sem comprometer confiabilidade, desde que os critérios técnicos sejam atendidos.
Como identificar desalinhamento em pillow block pedestal já instalado?
Desalinhamento manifesta-se através de vibração anormal, temperatura elevada em um dos mancais do conjunto, ruído metálico durante operação e desgaste irregular em correias ou correntes. Utilize relógio comparador ou alinhamento laser para medir paralelismo entre eixos e perpendicularidade em relação à estrutura. Desvios angulares superiores a 0,1° ou deslocamentos paralelos acima de 0,3 mm já comprometem a distribuição de carga. Correção deve ser realizada imediatamente para evitar falha prematura do rolamento.
Qual a temperatura máxima de operação segura para pillow block pedestal?
A temperatura superficial do mancal não deve exceder 80°C em operação contínua. Picos momentâneos até 100°C são toleráveis desde que não frequentes. Temperaturas superiores degradam rapidamente o lubrificante, reduzem folga interna por dilatação térmica e comprometem propriedades mecânicas de retentores. Monitore com termômetro infravermelho ou sensores fixos. Elevação súbita indica lubrificação inadequada, desalinhamento ou sobrecarga, demandando inspeção imediata antes de danos irreversíveis ao rolamento interno.
